Bramy Segmentowe Przemysłowe

W naszej ofercie posiadamy bramy segmentowe przemysłowe o różnych typach prowadzeń do zastosowania w niemal każdego rodzaju budynku, od hal produkcyjnych, hal magazynowych, po remizy strażackie, warsztaty samochodowe oraz w wielu innych obiektach.

Każda nasza brama posiada w standardzie zabezpieczenie przeciw skutkom zerwania sprężyn skrętnych. Ponadto nasze bramy można doposażyć w drzwi przejściowe, które umożliwiają wejście do obiektu bez konieczności otwierania bramy; sekcje szprosowe wypełnione szkłem akrylowym, doświetlając wnętrze twojej inwestycji lub sekcje szprosowe wypełnione panelem z blachy aluminiowej wypełnionych pianką; kraty wentylacyjne umożliwiające swobodną wymianę powietrza wewnątrz obiektu.

Bramy Segmentowe Przemysłowe rodzaje prowadzeń:

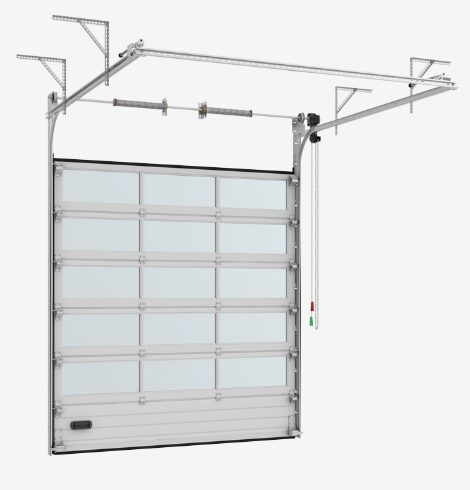

Prowadzenie normalne NL500

Dla bramy przemysłowej o prowadzeniu normalnym, wymagana minimalna wysokość nadproża to 510 mm oraz minimum 100 mm szerokości węgarka (Po stronie napędu  + 150 mm) i głębokości wbudowania wynoszącej co najmniej wysokości światła bramy
+ 675 mm.

Charakterystyka produktu : wał i sprężyny skrętne zamontowane na nadprożu, z przodu podwójnych prowadnic poziomych.

Wysokość Nadproża (Hn): min. 510 mm,
Szerokość Węgarków (b): min. 100 mm (Po stronie napędu + 150 mm),
Głębokość Wbudowania (W): min. H + 675 mm.

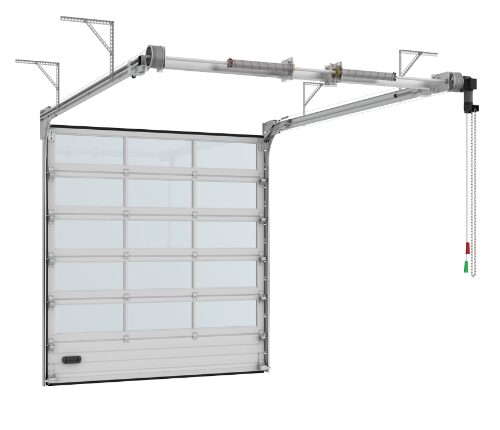

Prowadzenie niskie CE-LHR 240

Wymagana wysokość nadproża bramy przemysłowej z prowadzeniem niskim to minimum 240 mm. Szerokość węgarka minimum 120 mm (Po stronie napędu + 150 mm) oraz głębokość wbudowania co najmniej równa wysokości światła bramy + 820 mm.

Charakterystyka produktu : wał i sprężyny skrętne zamontowane z tyłu podwójnych prowadnic poziomych.

Wysokość Nadproża (Hn): min. 240 mm,
Szerokość Węgarków (b): min. 120 mm (Po stronie napędu + 150 mm),
Głębokość Wbudowania (W): min. H + 820 mm.

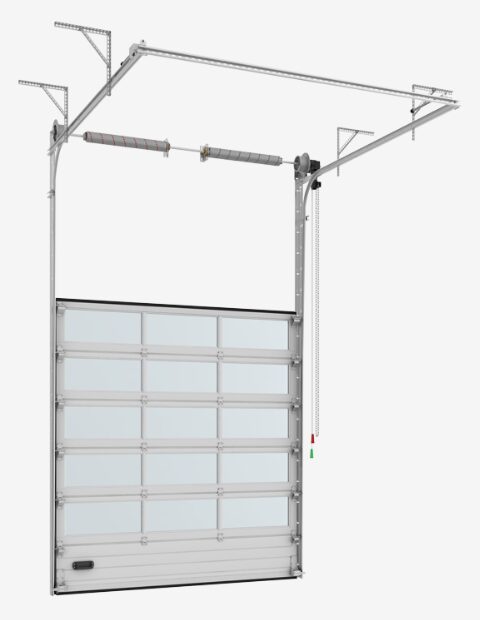

Prowadzenie podwyższone HL

Brama przemysłowa o prowadzeniu podwyższonym dostępna jest dla dwóch wartości podwyższenia:
HL = 1500 mm i HL = 2500 mm. Wymagana minimalna wysokość nadproża to HL + 305 mm (1500 mm) /
HL + 360 mm (2500 mm), szerokość węgarka minimum 100 mm (Po stronie napędu + 150 mm), głębokość wbudowania co najmniej równa wysokości
HL + 1000 mm.

Charakterystyka produktu : wał i sprężyny skrętne zamontowane na nadprożu, z przodu pojedynczych prowadnic poziomych.

Wysokość od podłoża do prowadnicy (HL): maks. 1500 mm / maks. 2500 mm,
Wysokość Nadproża (Hn): HL + 305 mm (1500 mm) / HL + 360 mm (2500 mm),
Szerokość Węgarków (b): min. 100 mm (Po stronie napędu + 150 mm),
Głębokość Wbudowania (W): min. (H – HL) + 1000 mm.

Prowadzenie podwyższone na konsolach HL100K

Brama przemysłowa o prowadzeniu podwyższonym na konsolach dostępna jest dla dwóch wartości podwyższenia : HL = 1500 mm i HL = 2500 mm. Wymagana minimalna wysokość nadproża to 1500 mm, szerokość węgarka minimum 500 mm (Po stronie napędu + 150 mm), głębokość wbudowania co najmniej równa wysokości HL + 1000 mm.

Charakterystyka produktu : wał i sprężyny skrętne zamontowane na konsolach, z przodu pojedynczych prowadnic poziomych.

Wysokość od podłoża do prowadnicy (HL) : maks. 1500 mm / maks. 2500 mm,
Wysokość Nadproża (Hn): min. 1500 mm,
Szerokość Węgarków (b): min. 500 mm (Po stronie napędu + 150 mm),
Głębokość Wbudowania (W): min. (H – HL) + 1000 mm.

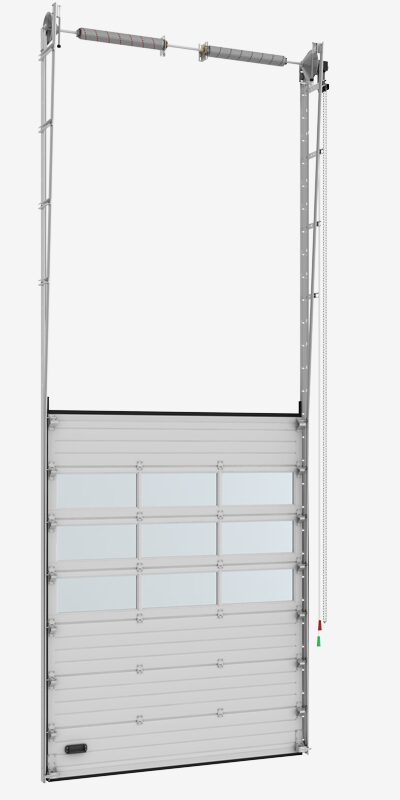

Prowadzenie pionowe VL

Brama przemysłowa o prowadzeniu pionowym ze względu na swoją budowę, wymaga wysokości nadproża nie mniejszej niż wysokości światła bramy + 300 mm, szerokość węgarka minimum 100 mm (Po stronie napędu + 150 mm).

Charakterystyka produktu : wał i sprężyny skrętne zamontowane na nadprożu, z przodu pojedynczych prowadnic poziomych.

Wysokość Nadproża (Hn) : H + 300 mm,
Szerokość Węgarków (b) : min. 100 mm (Po stronie napędu + 150 mm),
Głębokość Wbudowania (W) : min. 600 mm.

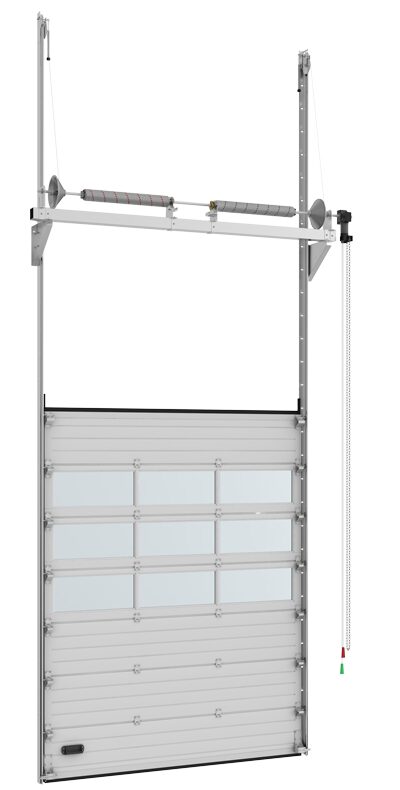

Prowadzenie pionowe na konsolach VL100K

Brama przemysłowa o prowadzeniu pionowym na konsolach ze względu na swoją budowę, wymaga wysokości nadproża nie mniejszej niż wysokości światła bramy + 250 mm, szerokość węgarka minimum 500 mm (Po stronie napędu + 150 mm) oraz głębokość wbudowania minimum 600 mm.

Charakterystyka produktu : wał i sprężyny skrętne zamontowane na konsolach, z przodu pojedynczych prowadnic poziomych.

Wysokość Nadproża (Hn): H + 300 mm,
Szerokość Węgarków (b): min. 500 mm (Po stronie napędu + 150 mm),
Głębokość Wbudowania (W): min. 600 mm.

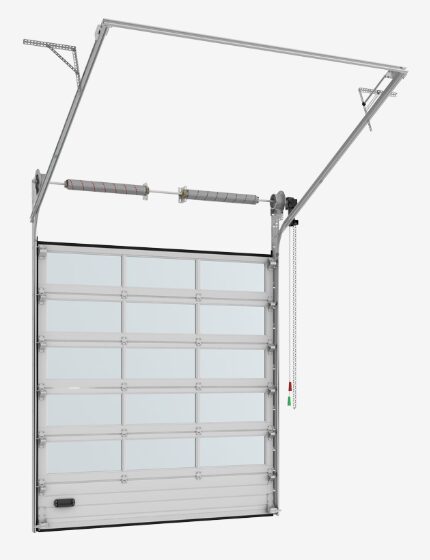

Prowadzenie skośne FTR

Dla bramy przemysłowej o prowadzeniu skośnym, wymagana minimalna wysokość nadproża to 510 mm oraz minimum 100 mm szerokości węgarka (Po stronie napędu + 150 mm) i głębokości wbudowania wynoszącej co najmniej wysokości światła bramy + 900 mm.

Charakterystyka produktu : wał i sprężyny skrętne zamontowane na nadprożu, z przodu pojedynczych prowadnic poziomych.

Wysokość Nadproża (Hn): 510 mm,
Szerokość Węgarków (b): min. 100 mm (Po stronie napędu + 150 mm),
Głębokość Wbudowania (W): min. H + 900 mm.

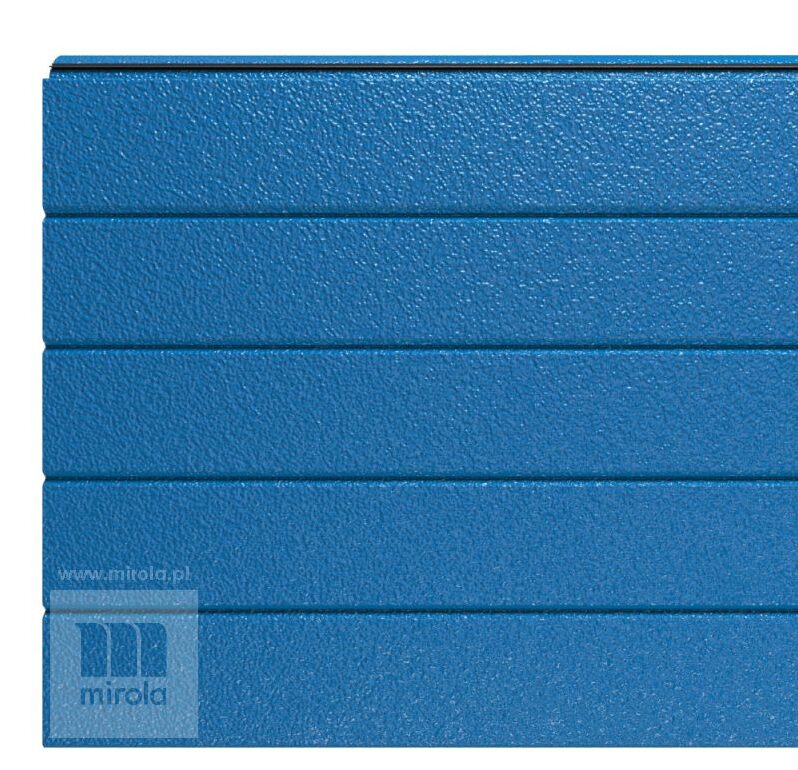

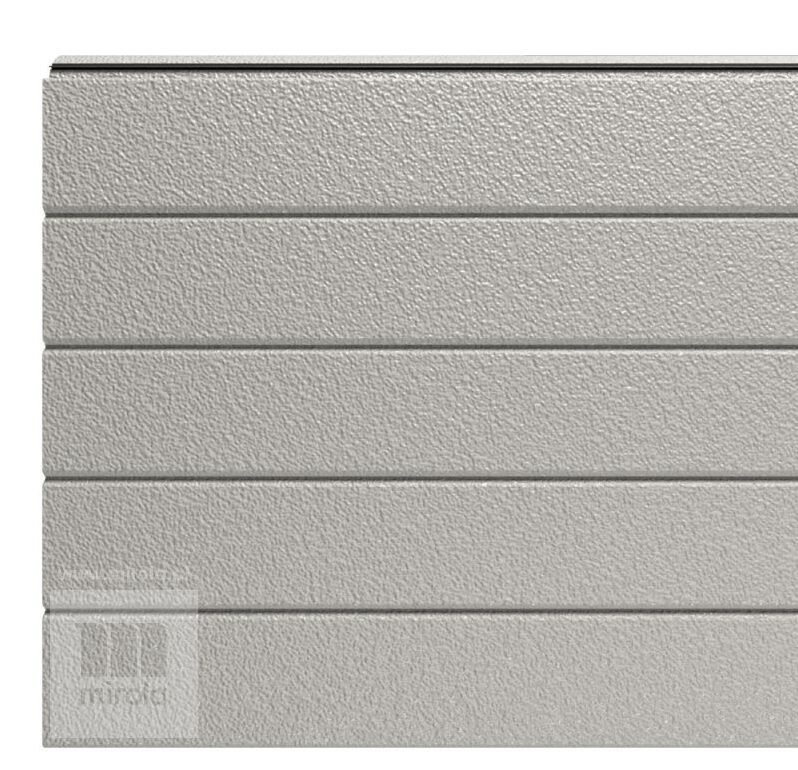

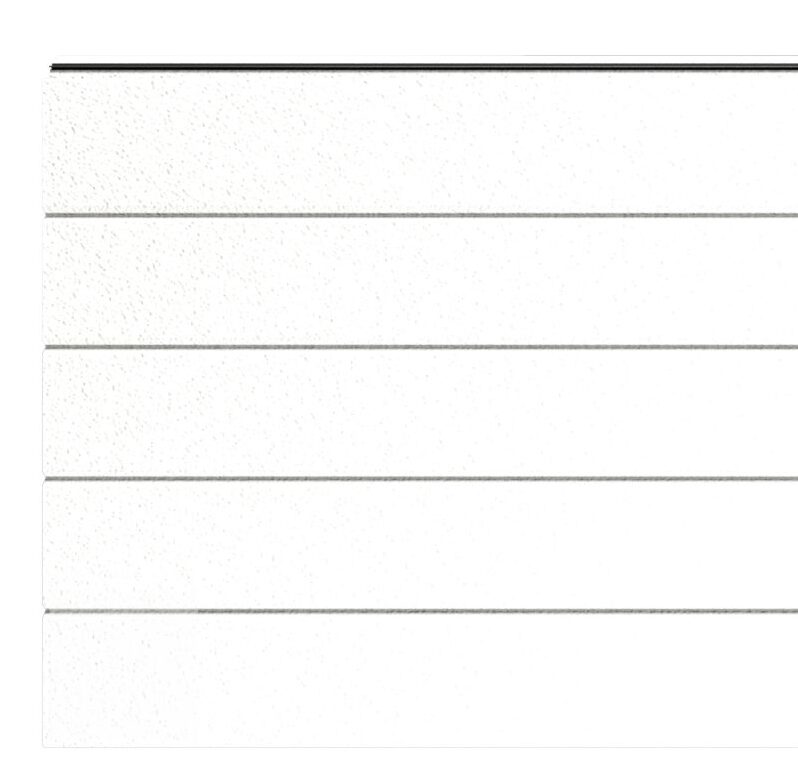

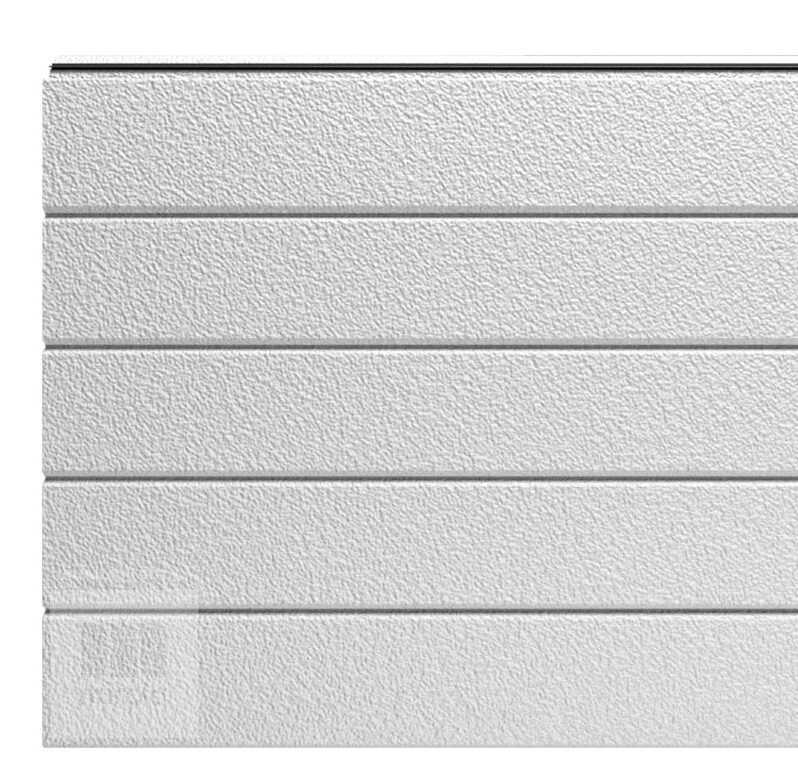

Kolorystyka Panela :

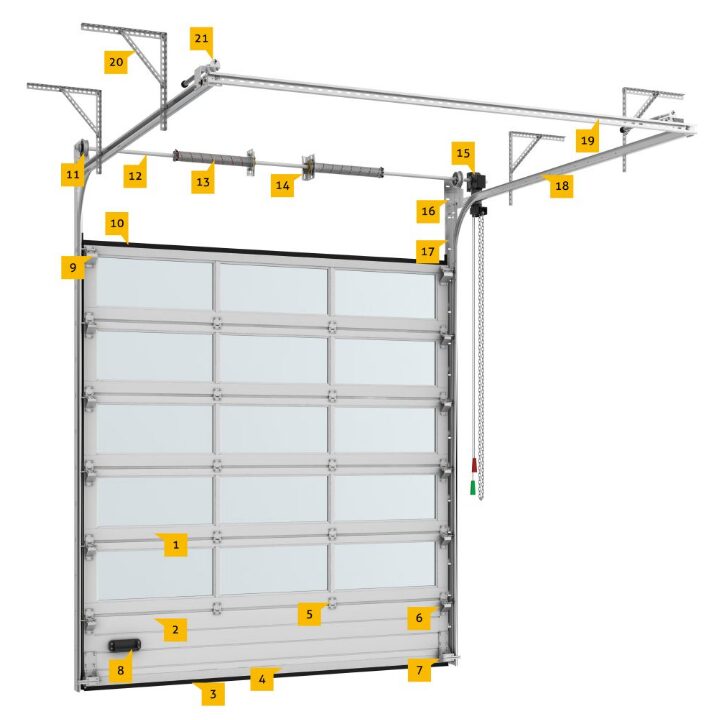

Uproszczona budowa bramy segmentowej przemysłowej z prowadzeniem normalnym NL500

(Sekcje szprosowe) :

Sekcja szprosowa,

1. Termopanel,

2. Uszczelka dolna,

3. Listwa końcowa dolna,

4. Zawias wewnętrzny,

5. Zawias boczny,

6. Uchwyt dolny z zabezpieczeniem,

7. Uchwyt,

8. Mocowanie rolki górnej sekcji,

9. Uszczelka górna,

10. Bęben linowy,

11. Wał,

12. Sprężyny z głowicami,

13. Zabezpieczenie sprężyn,

14. Przekładnia łańcuchowa lub napęd elektryczny,

15. Konsola boczna,

16. Prowadnica pionowa,

17. Prowadnica pozioma,

18. Ceownik spinający,

19. Podwieszenie,

20. Odbój sprężynowy.

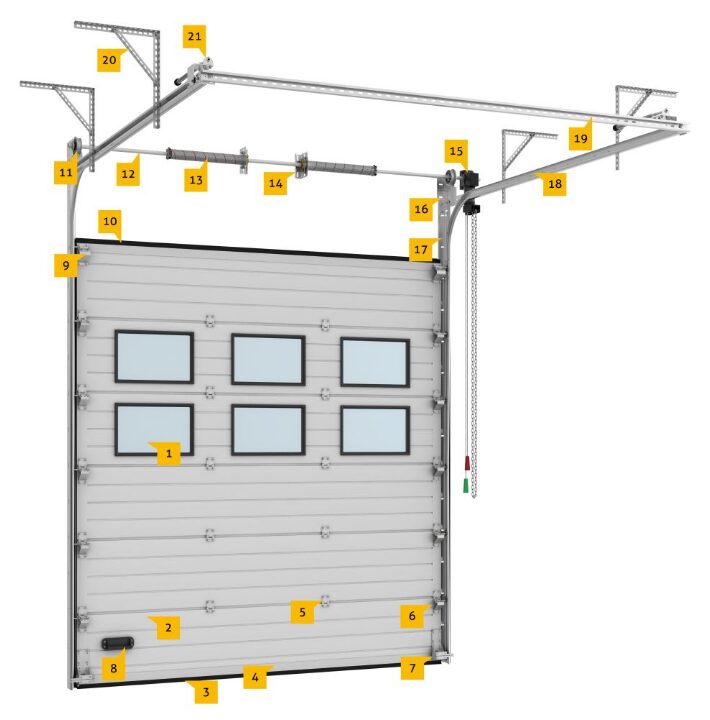

Uproszczona budowa bramy segmentowej przemysłowej z prowadzeniem normalnym NL500

(Sekcje pełne z oknami):

Termookno,

1. Termopanel,

2. Uszczelka dolna,

3. Listwa końcowa dolna,

4. Zawias wewnętrzny,

5. Zawias boczny,

6. Uchwyt dolny z zabezpieczeniem,

7. Uchwyt,

8. Mocowanie rolki górnej sekcji,

9. Uszczelka górna,

10. Bęben linowy,

11. Wał,

12. Sprężyny z głowicami,

13. Zabezpieczenie sprężyn,

14. Przekładnia łańcuchowa lub napęd elektryczny,

15. Konsola boczna,

16. Prowadnica pionowa,

17. Prowadnica pozioma,

18. Ceownik spinający,

19. Podwieszenie,

20. Odbój sprężynowy.
